Serie CS - "Bloques terminales sin tornillo" - Bloques terminales de conexión rápida
Los bloques de terminales de tipo correa de presión sin tornillo, también conocidos como bloques de terminales sin tornillo o bloques de terminales de inserción, son conectores eléctricos comúnmente utilizados para conectar cables o cables.A diferencia de los bloques de terminales tradicionales que requieren tornillos de apretamiento para asegurar los cables en su lugar, los bloques terminales sin tornillo cuentan con un mecanismo de resorte.
Cómo funcionan normalmente los bloques terminales sin tornillo:
Inserción: Para conectar un cable, simplemente lo inserta en la ranura del bloque terminal.
Recurso: Una vez insertado el cable, el mecanismo de resorte lo mantiene firmemente en su lugar, asegurando un buen contacto eléctrico.
Liberación:Cuando se necesita quitar el cable, generalmente se presiona un botón de liberación o una palanca en el bloque terminal, lo que libera la tensión del muelle y permite que el cable se quite fácilmente.
Los bloques terminales de hebilla de prensado sin tornillo ofrecen varias ventajas, incluida la inserción rápida y fácil de alambre sin necesidad de herramientas, conexiones confiables,y un riesgo reducido de apretamiento excesivo o daños en los cablesSe utilizan comúnmente en diversas aplicaciones eléctricas, incluidos paneles de control industriales, sistemas de automatización de edificios y electrónica de consumo.

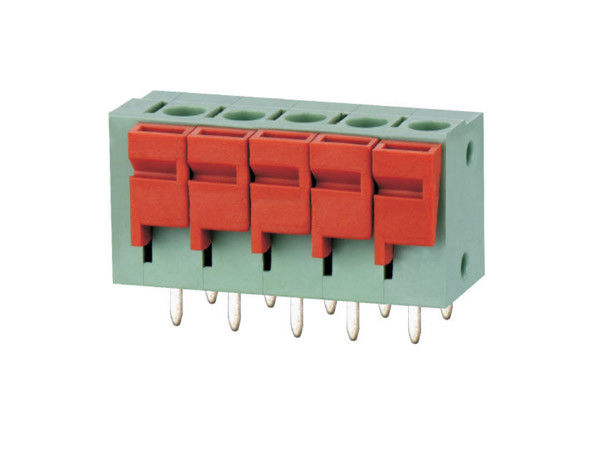

Resumen del producto
El bloque de terminales sin tornillo de Alinta facilita la inserción de cables sin necesidad de herramientas. Los cables se pueden insertar directamente en el bloque terminal,y se presiona un botón para quitar el cableEstos bloques terminales son adecuados para su uso con cables de un solo núcleo, cables de varios núcleos y otras aplicaciones de cableado.sistemas de seguridadDisponibles en varios tamaños, incluyendo 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm, 7,62 mm y 10,0 mm, nuestros bloques terminales están diseñados para ser versátiles.La mayoría de nuestros bloques terminales sin tornillo son objetos de empalmeTodos nuestros productos vienen con certificaciones UL, CQC, CB y CE, asegurando altos estándares de calidad y cumplimiento de las regulaciones de seguridad.
Características y ventajas:
- Inserción sencilla de alambre sin ayuda de herramientas
- Presionar el botón cuando se retira el cable
- Aplicable a cables de un solo núcleo, cables de varios núcleos y otros cables
- Utilizado en sistemas de comunicaciones, sistemas de iluminación, sistemas de seguridad
- El lanzamiento 3.5, 3.81, 5.0, 5.08, 7.5, 7,62 y 10,0 mm
- La mayoría de los bloques terminales sin tornillo son objetos de empalme
- Todos los productos con certificación UL, CQC, CB, CE
Aplicación:
Estos bloques terminales son mSe utilizan habitualmente en sistemas de comunicaciones, sistemas de iluminación, sistemas de seguridad.
CS300-01 Parámetros técnicos del bloque terminal:
| Información sobre el material. |
|
| El caso |
Se aplican los siguientes requisitos: |
| El conductor |
Las demás, de cobre o acero |
| Primavera |
SUS 301 |
| Rendimiento eléctrico |
El IEC |
El número de |
| Rango del cable |
0.75 -2.5 mm2 |
22-14AWG |
| Voltagem nominal |
Las demás: |
Las demás: |
| Calificación actual |
10A |
10A |
| Resiste el voltaje |
2500 V/1min |
Se aplican las siguientes medidas: |
| Temperatura de funcionamiento |
-33°C~+105°C |
Dimensión del producto
|
Se aplicará el procedimiento siguiente:P=5,0/7,5/10,0 mm L=P*(polo-1) +7,5 mm
|
 |
|
¿Por qué nos eligió?
Nuestros conectores de bloques terminales proporcionan soluciones 100% nuevas y de alta calidad para todas sus necesidades de cableado eléctrico.
Con un estilo de terminación de tornillo o abrazadera, nuestros conectores aseguran conexiones seguras y confiables para sus sistemas.
1.Durabilidad: Hechos de materiales de plástico y metal de alta calidad, estos conectores pueden soportar ambientes hostiles y garantizar una larga vida útil.
2.Instalación fácil: Con su tamaño compacto y orientación versátil de entrada de alambre, los conectores de bloque de terminal se pueden instalar fácilmente en varias aplicaciones.
3.Seguridad: Estos conectores proporcionan una conexión eléctrica segura y estable, reduciendo el riesgo de cortocircuitos y otros accidentes.
4.Eficiencia: Los conectores de bloques terminales permiten conexiones rápidas y sin problemas, ahorrando tiempo y esfuerzo en cualquier aplicación.
Proporcionamos el servicio de personalización de conectores de bloques terminales
En nuestra empresa, entendemos que cada proyecto tiene requisitos únicos. Por eso ofrecemos un servicio de personalización integral para nuestros conectores de bloque terminal.
Nuestro equipo de expertos trabajará estrechamente con usted para comprender sus necesidades específicas y proporcionar soluciones a medida que cumplan con sus especificaciones exactas.
Equipo de laboratorio / ensayo
Cómo pedir:
Póngase en contacto con nosotros hoy!
Experimente la diferencia con nuestros conectores de bloque de terminal personalizados.Permítanos potenciar sus proyectos con soluciones de ingeniería de precisión adaptadas a sus especificaciones exactas.
