Descripción del producto
Un conector de cable a placa es un tipo de conector eléctrico utilizado para conectar cables a una placa de circuito impreso (PCB).La carcasa está generalmente montada en el PCB y contiene ranuras o recipientes donde se insertan los contactosLos contactos suelen estar encrucijados en los cables y luego insertados en la carcasa, creando una conexión eléctrica segura entre los cables y el PCB.
Estos conectores se utilizan comúnmente en varios dispositivos electrónicos y aplicaciones donde es necesario conectar cables a una placa de circuito, como en periféricos de computadoras, electrónica automotriz,maquinaria industrialTienen diferentes tamaños, configuraciones y especificaciones para acomodar varios calibres de alambre, calificaciones de corriente y condiciones ambientales.

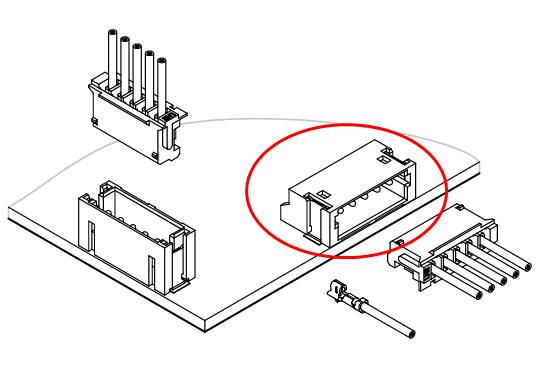

La serie X2701 de cable-to-board incluye conector Wafer tipo DIP y SMT (extremo de la placa), carcasa y terminal (extremo del cable)
Serie de conectores de alambre a tablero de Alinta
Descubra conectores confiables Wire-to-Board (WTB) y conjuntos de cables de Alinta, que ofrecen tamaños de paso que van desde 1,0 mm hasta 6,35 mm.los aparatos, industriales, de datos y telecomunicaciones, y de electrónica de consumo.
Benefíciese de una amplia gama de ventajas con nuestros conectores WTB, lo que los convierte en una opción óptima para diversas aplicaciones.Disfrute de la flexibilidad de las opciones de personalización para adaptar los conectores con precisión a sus requisitos.

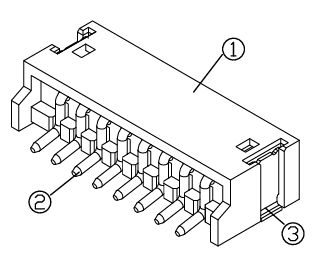

Tipo SMT de la serie X2701
El número deimagen del pin) |
 |
Parámetro técnico
| Características del tipo de producto |
Categoría |
Cable a la tabla |
| |
Tipo de montaje |
Ofras |
| |
Poniendo en marcha el sistema de medición |
1.50 mm |
| |
Serie de productos |
El número de unidades de producción será el siguiente: |
| Características eléctricas |
Válvulas de tensión nominal (V) |
125 |
| |
Corriente nominal (AC/DC) |
1 |
| |
Resistencia de contacto |
≤ 3 años0mΩ |
| |
Resistencia al aislamiento
Resiste el voltaje
|
≥ 5 añosEl valor de las emisiones
500 V CA/minuto
|
| Características de la configuración |
Número de filas |
1 |
| |
Número de posiciones
El alambre aplicable
|
2 ~ 20
# 28 ~ # 22
|
| Características de las cáscaras |
El color |
El color beige |
| |
Materiales para la vivienda
Material de contacto
|
Se aplicará el método de clasificación de los productos.
Las demás partes del acero
|
| Información ambiental |
Rango de temperatura de funcionamiento (°C)
|
-20 °C ~ 85 °C°C
|
|
Conector de obleas SMT horizontal X2201-H
| |
| Polos |
DIM = A |
DIM = B |
DIM = C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - ¿Qué quieres decir? |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
Conector de obleas SMT vertical X2201-V
|
|
|
| Polos |
DIM = A |
DIM = B |
DIM = C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - ¿Qué quieres decir? |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
Para obtener una solución de conector WTB confiable y personalizable, póngase en contacto con Alinta hoy mismo!
